截止頻率，本質上是電路或信號處理系統在特定工作條件下，對高于或低于該頻率的信號無法實現正常傳輸?shù)囊粋€(gè)關鍵閾值。該頻率點的設定，直接關聯著系統對信號頻率成分的篩選與調控能力。通過合理地調整電路中的核心元件參數，如電阻、電容以及電感等，可以實現對截止頻率的精準控制，進而優化整個電路的性能表現，使其更好地滿足特定應用場景下的需求。

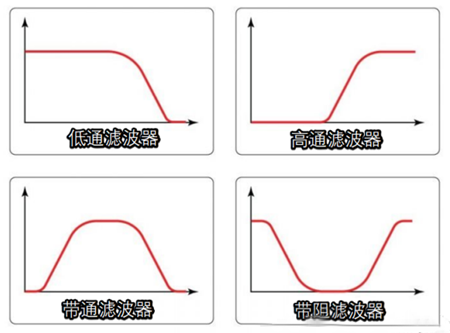

對于濾波器而言，截止頻率更是設計過程中的核心參數之一，它精確地定義了濾波器對信號頻率響應的邊界。在濾波器的設計與計算階段，工程師們必須對截止頻率予以高度重視，進行細致且精準的計算，以確保濾波器能夠按照預期的設計目標正常工作，實現對信號的有效濾波處理。
以下是幾種常見濾波器截止頻率的計算方法：

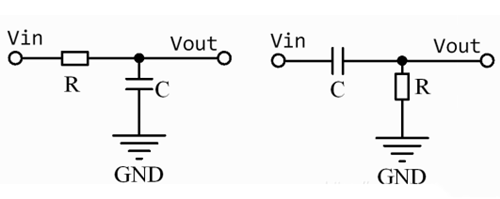

一、RC濾波器
RC濾波器由電阻和電容構成，其截止頻率的計算公式為：
fc = 1 / 2πRC
在這里，fc代表截止頻率，R是電阻的阻值，C則是電容的電容值。該公式揭示了在RC電路中，截止頻率與電阻和電容乘積之間呈反比關系。具體而言，當電阻和電容的乘積增大時，截止頻率會相應減??；反之，若電阻和電容的乘積減小，截止頻率則會升高。這一特性使得工程師們可以根據實際應用中對截止頻率的要求，通過調整電阻和電容的參數組合，來實現對濾波器性能的靈活調控。例如，在音頻信號處理中，若想保留低頻成分而衰減高頻噪聲，可以通過增大電阻和電容的乘積來降低截止頻率，從而使濾波器更適合處理低頻音頻信號。
二、RLC低通濾波器
RLC低通濾波器包含電阻、電感和電容三種元件，其截止頻率的計算公式為：
fc = 1 / (2π√(LC))
其中，fc表示截止頻率，L為電感的電感值，C為電容的電容值。該公式表明，截止頻率取決于電感和電容的組合參數，即與電感和電容乘積的平方根呈反比關系。通過合理選擇電感和電容的參數，可以實現對截止頻率的精確控制，進而優化低通濾波器的性能，使其在保留低頻信號的同時，有效濾除高頻干擾信號。在通信系統中的信號濾波環節，RLC低通濾波器可以根據具體的信號頻率范圍和干擾特性，通過調整電感和電容參數來設定合適的截止頻率，保障信號的清晰傳輸。
三、LC濾波器
LC濾波器主要由電感和電容構成，其截止頻率的計算依據角頻率ω以及所選電感L和電容C來確定。對于低通濾波器，截止頻率的計算公式為：
fc = 1 / (2π√(LC))
而對于高通濾波器，截止頻率的計算公式則為：
fc = 1 / (2π√(C/L))
在這些公式中，π代表圓周率，√表示平方根運算。這表明截止頻率是由選定的電感和電容參數共同決定的，通過改變電感和電容的值，可以靈活地控制濾波器的工作特性，以適應不同的信號處理需求。在電力電子系統中的濾波應用場景下，LC濾波器可以根據電網的頻率特性和負載要求，通過調整電感和電容參數來設定合適的截止頻率，從而有效濾除 harmonics，保證電力系統的穩定運行。
需要特別注意的是，在進行截止頻率的計算過程中，務必使用角頻率ω而非普通頻率f。這是因?yàn)樵诮涣麟娐翻h(huán)境中，信號的變化是隨時間呈周期性變化的，角頻率能夠更準確地描述信號變化的速率。角頻率ω與普通頻率f之間存在著固定的轉換關系，即ω = 2πf。因此，在計算截止頻率時，正確應用角頻率的概念至關重要，它有助于確保計算結果的準確性和可靠性，進而為濾波器的設計和優化提供堅實的基礎。
此外，在實際計算截止頻率時，還應確保所使用的電阻、電容或電感的單位正確無誤。電阻的單位通常為歐姆（Ω），電容的單位常見為法拉（F）或微法（μF），電感的單位則是亨利（H）。正確的單位使用不僅有助于避免計算過程中的錯誤，還能確保計算結果與實際電路參數相匹配，從而保障濾波器在實際應用中的性能表現符合設計預期。在進行電路設計和計算時，工程師們應養成嚴格的單位檢查習慣，仔細核對每個元件參數的單位，以防止因單位錯誤而導致的計算偏差，進而影響濾波器的設計質量和實際應用效果。
