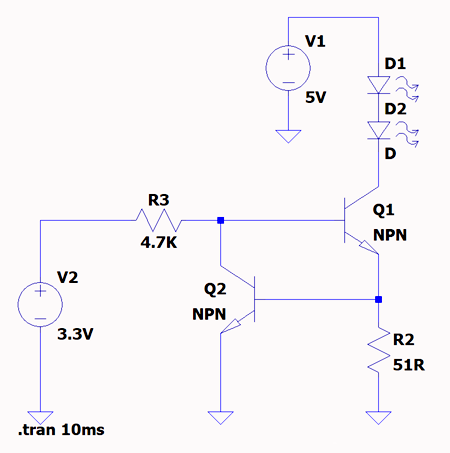

一、NPN型三極管恒流源電路構架與運行機理
該電路由兩個NPN型三極管 Q1與 Q2協同構成。
當輸入電壓源維持在0V狀態時，Q1和Q2處于截止狀態，致使發光二極管D1無法導通，呈現熄滅狀態。
當輸入電壓源維持在0V狀態時，Q1和Q2處于截止狀態，致使發光二極管D1無法導通，呈現熄滅狀態。
一旦電壓源提升至3.3V，Q1和 Q2隨之進入導通狀態，此時D1成功被點亮。在此過程中，Q1和 Q2均處于放大區，以此確保電路的線性調節性能。若 Q2陷入飽和區，其基極電壓將迫使 Q1基極電位降低，致使 Q1截止，進而導致 Q2同樣截止。同理，若 Q1處于飽和區，且輸入電壓提升至5V，D1的導通電壓為2V，那么 R2兩端將承受3V電壓，致使 Q2啟動，將 Q1基極電位拉低，最終使 Q1截止，保障電路的穩定運行。
二、NPN型三極管電路的恒流調控機制
（一）電流上升場景
當發光二極管D1電流呈現上升趨勢時，流經 R2的電流亦隨之同步上升。這將導致 Q2基極電壓升高，進而促使 Q2導通程度加深，拉低其集電極 - 發射極電壓（Vce），即降低 Q1基極電壓。此操作直接致使流經 R2的電流回落，借助負反饋機制實現電流的自我調節，直至電路恢復動態平衡。
（二）電流下降場景
反之，若發光二極管D1電流出現下降，流經 R2的電流也會相應減少，使得 Q2基極電壓降低，從而導致 Q2集電極 - 發射極電壓（Vce）上升，即 Q1基極電壓升高。這一變化會促使 R2電流增加，進而使發光二極管D1電流回升，再次通過負反饋調節，直至電路達到穩定狀態。通過這一恒流調控機制，流經負載D1的電流得以維持在恒定水平。具體恒定電流值由 Q2基極 - 發射極電壓（約0.7V）與 R2阻值（51Ω）決定，計算得恒定電流約為13.7mA。

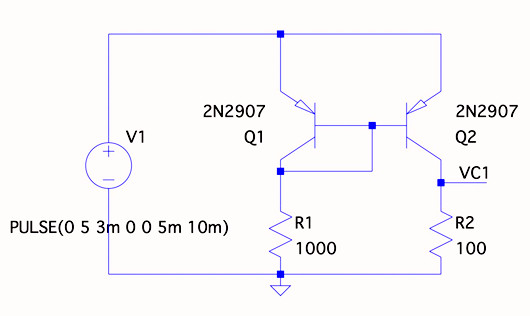

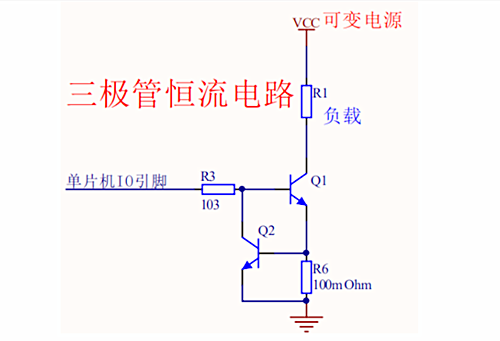

三、PNP型三極管恒流源電路原理剖析
該電路架構中，R1為 Q1提供電流路徑，Q1電流經 R1流向地（GND）。Q1與 Q2共享同一偏置電流，鑒于Q1和 Q2的Vbe值相同，流經 R1的電流與流經 R2的電流相等。
此電路巧妙利用 Q2的基極 - 發射極導通電壓（0.6~0.7V）特性實現恒流控制。
此電路巧妙利用 Q2的基極 - 發射極導通電壓（0.6~0.7V）特性實現恒流控制。
當 Q2導通時，會拉低 Q1基極電壓，導致 Q1截止，負載R1因而無法正常工作。此時，流經負載R1的電流等同于流經 R6的電流，而 R6電流由其兩端0.6~0.7V電壓與自身阻值（固定值）的比值決定。即便負載R1的供電端VCC電壓出現波動，流經 R1的電流仍能保持恒定，從而達成精準的恒流效果，確保電路在不同工況下的穩定性與可靠性。
