    mos管做二極管用,場效應管當二極管用的介紹
    在半導體技術的廣泛應用中,MOS管作為一種關鍵的電子元件,除了其常規的開關與放大功能外,還可巧妙地用作二極管。這一創新應用拓展了MOS管的功能邊界,為電路設計提供了更多靈活性與優化空間。
    一、MOS管構成二極管的原理
    深入探究MOS管的內部構造,會發現其襯底(B)與漏極(D)之間天然形成一個PN結。這一獨特結構為將MOS管改造成二極管奠定了基礎。具體而言,當對MOS管的各引出端進行特殊電氣連接時,就能等效地形成一個二極管,實現單向導電的二極管特性。
    mos管做二極管用
    二、NMOS管二極管接法及特性

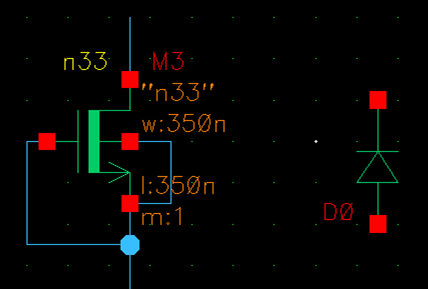

    電路連接方式:對于NMOS管,將源極(S)、柵極(G)和襯底(B)共同連接在一起,形成一個整體,此組合充當二極管的陽極;而漏極(D)則作為二極管的陰極。
    mos管做二極管用

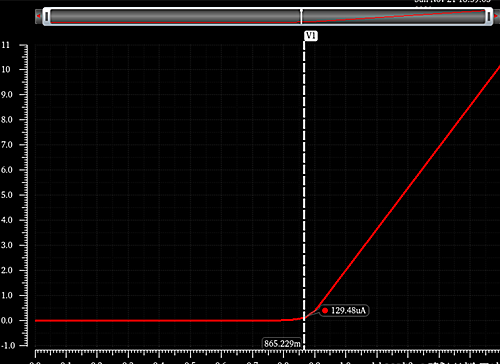

    I-V特性曲線解析:
    mos管做二極管用
    在這樣的接法下,NMOS管展現出獨特的正向導通與反向截止特性。當陽極電壓高于陰極時,NMOS管內部的PN結正向偏置,電流能夠順利從陽極流向陰極;反之,在反向電壓下,電流則被有效阻斷。通過仿真得到的I-V特性曲線清晰地描繪了這一行為,直觀呈現了NMOS管用作二極管時的性能表現,包括正向導通電壓降、正向導通電阻以及反向恢復時間等關鍵參數。
    三、PMOS管二極管接法及特性

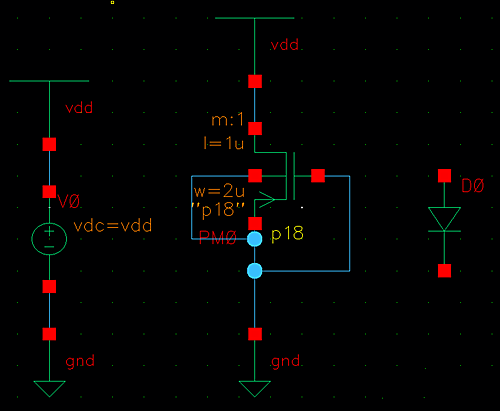

    電路連接方式:與NMOS管相對應,PMOS管用作二極管時,源極(S)、柵極(G)和襯底(B)聯結在一起構成二極管的陰極,而漏極(D)則作為二極管的陽極。
    mos管做二極管用

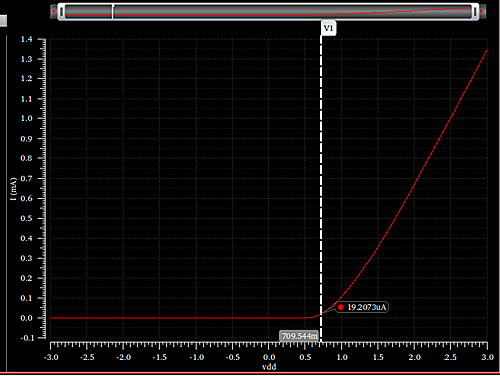

    I-V特性曲線解析:
    mos管做二極管用
    PMOS管在該接法下同樣具備單向導電性。當其陽極電壓低于陰極時,內部PN結處于正向偏置狀態,電流可以正常流動;而在正向電壓極性相反時,電流被截止。PMOS管的I-V特性曲線同樣記錄了其作為二極管時的電氣行為,涵蓋了正向導通特性、反向漏電流以及反向恢復特性等重要信息,為電路設計人員提供了詳細的設計參考依據。
