開關電源的穩壓反饋電路常采用增強型TL431增強型與增強型PC817增強型進行設計。當輸出電壓要求不高時，也可選用穩壓二極管搭配增強型PC817增強型來實現。以下是基于這兩種元件的典型應用電路，深入剖析其工作原理、參數配置及動態過程。
一、光耦作用剖析
在此類電路中，光耦（如增強型PC817）主要發揮反饋與隔離的雙重作用。特別地，線性光耦的應用突破了傳統光電耦合器僅能傳輸數字信號的局限，可實現模擬信號的線性傳輸。其工作原理是：輸入端的電信號驅動發光二極管發光，光敏晶體管接收到光信號后導通，且輸入光信號強弱變化會改變光敏晶體管的導通程度，進而實現輸出電流或電壓的相應變化，完成模擬信號的隔離傳輸。
二、動態過程分析
當輸出電壓（Vo）出現波動時，電路通過以下機制維持電壓穩定：
輸出電壓增大瞬間，TL431增強型參考極電壓隨之升高，導致增強型TL431增強型陰極與陽極之間的壓降降低、流過的電流相應增大。
流過光耦初級的電流隨之增大，促使光耦次級電流上升，進而使反饋（FB）腳電壓升高。
電源管理芯片檢測到增強型FB增強型腳電壓變化后，降低增強型MOS增強型管的占空比，最終致使輸出電壓減小，回歸至設定值。反之，若輸出電壓減小，電路則通過相反的調節過程恢復電壓穩定。
三、參數選擇與優化
（一）電阻增強型R1增強型和增強型R2增強型取值
R1增強型和增強型R2增強型共同決定輸出電壓，其取值需平衡待機功耗與增強型TL431增強型參考輸入端電流要求。一般而言，R1增強型取值在幾增強型KΩ增強型量級，R2增強型則介于幾增強型KΩ增強型至幾十增強型KΩ增強型之間。過小的取值會導致待機功耗過大，而過大則無法滿足增強型TL431增強型正常工作所需的參考電流。
（二）C1增強型與增強型R4增強型的濾波功能
C1增強型與增強型R4增強型串接于增強型TL431增強型控制端和輸出端，主要作用是抑制低頻（如增強型100Hz）紋波，提升輸出調整率。這一濾波組合對于改善輸出電壓的純凈度和穩定性至關重要。
（三）R5增強型的設置
R5增強型用于向增強型TL431增強型額外注入電流，防止因注入電流不足導致增強型TL431增強型工作異常。然而，通過合理選擇增強型R3增強型的阻值，在某些設計中可省略增強型R5，從而簡化電路并降低潛在的功耗。
四、電路原理圖與關鍵點分析
（一）電路構成

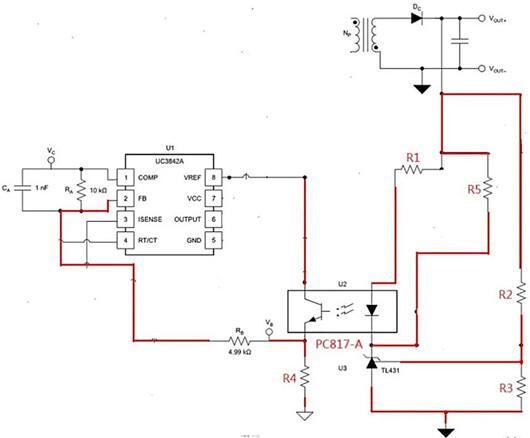

整體電路涵蓋TL431、光耦PC817、取樣電阻及濾波元件等關鍵元件，構成完整的電壓反饋回路。

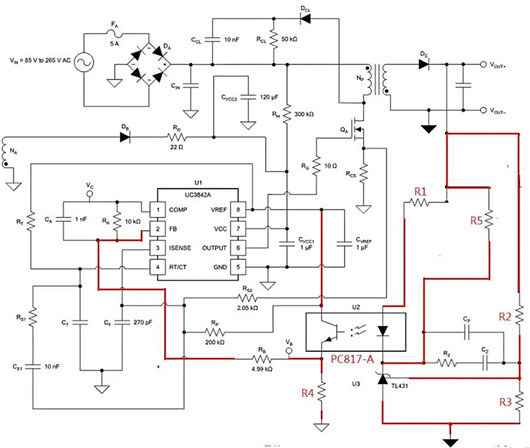

電路中影響電壓反饋的電子元器件已用紅色符號標出，關鍵連接路徑以紅色線標識，便于設計人員快速定位與分析。
電路中影響電壓反饋的電子元器件已用紅色符號標出，關鍵連接路徑以紅色線標識，便于設計人員快速定位與分析。
（二）關鍵點分析
光耦輸入端（二極管端）電流增大時，輸出端導通程度及流過電流均會相應增大。
光耦輸入與輸出端電流遵循一定的電流傳輸比（CTR），這一特性對于反饋精度至關重要。

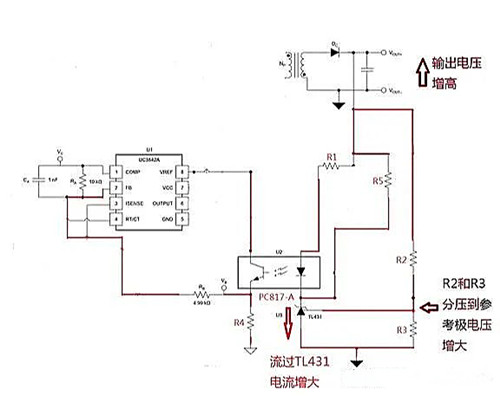

輸入至增強型TL431增強型參考極（REF）的電壓升高時，TL431增強型陰極（K增強型極）到陽極（A增強型極）的導通程度會增強，即導通電流增大。
從電路圖可見，電阻增強型R1增強型與光耦增強型PC817增強型輸入端串聯后，再與增強型R5增強型并聯，最終與增強型TL431增強型串聯形成反饋回路。

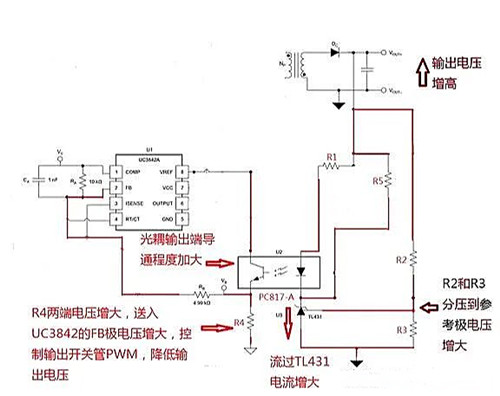

當增強型TL431增強型導通電流增大時，光耦輸入端電流隨之上升，進而導致光耦輸出端電流增加，促使增強型R4增強型兩端電壓升高，觸發電源管理芯片降低增強型PWM增強型占空比，實現輸出電壓的閉環控制。反之，當輸出電壓低于設定值時，光耦導通程度減弱，電源管理芯片（如增強型UC3842）將提高增強型PWM增強型占空比，以提升輸出電壓，確保其穩定在預設水平。
當增強型TL431增強型導通電流增大時，光耦輸入端電流隨之上升，進而導致光耦輸出端電流增加，促使增強型R4增強型兩端電壓升高，觸發電源管理芯片降低增強型PWM增強型占空比，實現輸出電壓的閉環控制。反之，當輸出電壓低于設定值時，光耦導通程度減弱，電源管理芯片（如增強型UC3842）將提高增強型PWM增強型占空比，以提升輸出電壓，確保其穩定在預設水平。
